型号 | ST-600M同步张力控制器 | ST-600F自动张力控制器(反馈型) |
功能特点 | ●体积小巧、外观新颖、结构紧凑。 ●按键简洁，具有一键快速调零、校正功能。 ●金属外壳，坚固结实、屏蔽电磁干扰。 ●人机界面优越、方便用户使用。 ●智能PID算法，控制方便，灵活准确。 ●Iout 可选"控制输出"或"张力显示"输出 | ●体积小巧、外观新颖、结构紧凑。 ●具有自动识别、自适应的电平、速度启动方式。 ●金属外壳，坚固结实，屏蔽电磁干扰。 ●差动、应变张力传感器兼容。 ●具有输出记忆及输出记忆复位功能。 ●具有一键快捷调零，校正功能。 ●先进的PI算法，优越的人机界面，方便用户使用。 ●具有锥度张力控制功能。 |
供电 | DC 24V | DC 24~28V / 5A~10A |
输入 | 模拟信号 | 1. L+ ~ L-；R+ ~ R -：左、右路张力传感器信号输入 差动式张力传感器信号（0~200mv，供电电压 DC 5V） 应变式张力传感器信号（0~15mv ，供电电压DC 5V ） 2. AI0：主电机速度设定信号0~10V/0~5V | L+ ~ L-；R+ ~ R-：左、右路张力控制器信号输入 差动式张力传感器信号（0~200mv，供电电压 DC 5V） 应变式张力传感器信号（0~15mv，供电电压 DC 5V） |
数字信号 | MC1：节点控制信号（24V+高电平控制信号） | MC0：主轴接近开关速度脉冲信号 ( 接近开关PNP型，供电电压DC24V) MC1、MC2、MC5、MC6：节点控制信号（24V+高电平控制信号） |
输出 | 主输出 | | PA、PB：两路24V/4A功率输出直接驱动磁粉离合器/制动器 |
辅助输出 | | SA、SB：两路DC0~10V/0~5V输出，驱动力矩模式变频器或电/空变换器等执行机构。SA与PA同步变化,SB与PB同步变化 |
控制输出 | 1.Vout~GND： DC 0~10V 2.Ivut~GND：DC 0~20mA 驱动从电机的"速度模式"变频器 | |
张力输出 | 2.Iout~GND：DC0~20mA 代表"实测张力"显示 | |
报警 | 晶体管输出（高电平）可驱动 24V 继电器 |
通讯 | Rs485 接口 modBus 通讯协议 |

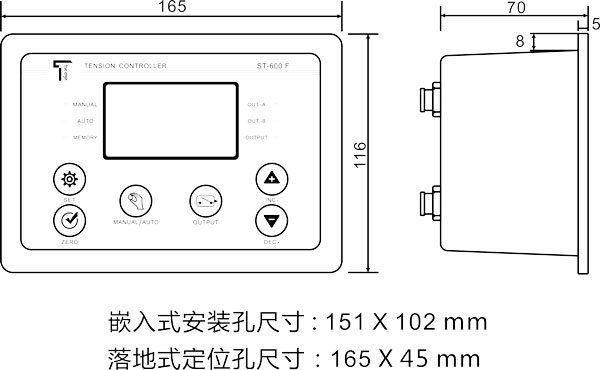

外形尺寸 | 165 × 116 × 70 (mm) |
安装尺寸 | 嵌入式安装孔尺寸：151 × 102 mm 落地式定位孔尺寸：165 × 45 mm |
